CorelDRAW

2015年07月01日

「CorelDRAW Graphics Suite X5」使用備忘録

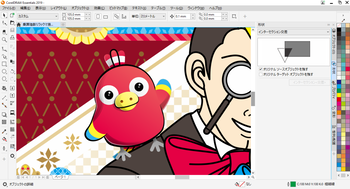

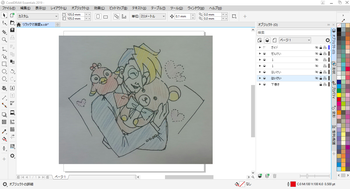

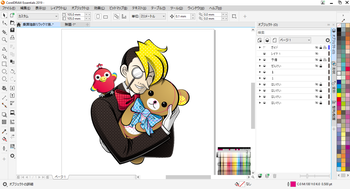

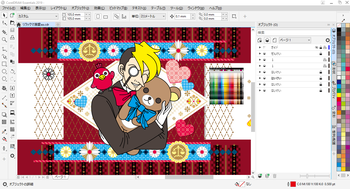

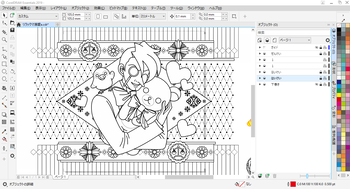

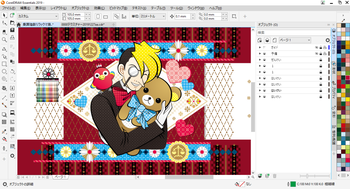

【CorelDRAWを使ったイラストの制作過程】
二次創作(デジタル練習用イラスト)/みみりんのママがセーラー戦士だった若かりし頃(しまじろう×セーラームーン)二次創作(デジタル練習用イラスト)/みみりんのママがセーラー戦士だった若かりし頃(しまじろう×セーラームーン)
二次創作(デジタル練習用イラスト)/カードキャプターケルベロス(カードキャプターさくら)二次創作(デジタル練習用イラスト)/カードキャプターケルベロス(カードキャプターさくら)
二次創作(デジタル練習用イラスト)/らむりん・みみりん・きっこちゃん(しまじろうヘソカ)二次創作(デジタル練習用イラスト)/らむりん・みみりん・きっこちゃん(しまじろうヘソカ)
二次創作(デジタル練習用イラスト)/猫耳タマネギ「タマネコ!」(パタリロ!)二次創作(デジタル練習用イラスト)/猫耳タマネギ「タマネコ!」(パタリロ!)



2012年5月1日
【「アニメ塗り」する方法】
※操作方法確立済み。後で修正あり。
線画を描く。
・線画を描く。
※結合・グループ化を多用した方がいい
線をなるべく細くする
・線画をコピーして新しいレイヤーに貼り付けグループ化(ロック)。
※線をなるべく細くする
「スマート塗りつぶしツール」で着色(色分け)してベース完成。
・「スマート塗りつぶしツール」で着色(色分け)してベース完成。
※上手く塗りつぶせない時は線をはみ出させる
※線を「塗りつぶし無し」にしないと塗れないっぽい?です
・もう一度線画をコピーして新しいレイヤーに貼り付けグループ化(ロック)。
光と影用の「仕分け線」→光と影の部分のみ着色
・光と影用の「仕分け線」を入れて、「スマート塗りつぶしツール」で光と影の部分のみ着色。
※線をなるべく細くする
※塗りつぶし時は線を「塗りつぶし無し」に
色を決めて乗算
・「仕分け線」を削除して、ベースの色の上に重ねて光と影完成。
※陰影は「乗算」がいい
※乗算じゃなくてもいいけどこれの方が作業早い(自分の場合)
元の線画を上から重ねて多分完成
・元の線画を上から重ねて多分完成\(^o^)/。

CorelDRAWX5グラデーションバージョン
※アニメ塗り+グラデーション版
※そのうち制作過程載せます(多分違う絵で)

【効率のいいレイヤー構成】
※後で修正あり。
・予備部品置き場
・作業スペース
・下絵
・線画
・陰影
・着色
・背景

2012年4月29日
【CorelDRAW X5 箇条書きメモ】
・「スマート塗りつぶしツール」を使うときは他のレイヤーを非表示にした方がフリーズし難いっぽいです。
・「ビットマップのトレース機能」、 「トレースコントロール」‐楮戡+側に最大▲好燹璽魂就10〜25位?3僂里覆瓩蕕さ→0にすればいい感じ(自分の場合)。
・グラデーションを使ったものをEPSで保存後、同ソフトで開くとグラデーション部分のみ壊れる。(けどPhotoshop Elements 6.0で開いた場合は全然壊れてない)
・パレットの色を長押しすると7×7マスの近しい色パレットが出てくる。
・結合はどんどん使うべき(簡単に分割できる)。
・フリーズ状態の時に強行作業しようとすると強制シャットダウンされてしまう…。
・ツール使用時のフリーズ待てなかったら「Escキー」。
・保存時にカラープロファイルを埋め込むかどうかの選択可能。
・Inkscapeのペンツール=3ポイント曲線ツール。(個人的にこれに近いと思った)
・「透明ツール」使わないと下絵が薄くならない。 (レイヤー丸ごと透明にはできないらしい)
・クリップ(画像in画像)は効果→パワークリップ。
・ベベル効果で立体ロゴ作成。
・角を丸くするフィレット(ドッキングウィンドウ)。
・ 距離指定して連続複製可能。
・ ぼかしは「フェード(ガウスフェード)」※ビットマップのみ。
・ ドロップシャドウで図形に影付け可能。
・ 透明にするには透明ツール。
・ 陰影つける時はメッシュ塗りつぶしツール。
・ストロークをパスに変換できないっぽい?けどビットマップ化させてトレースすればそれっぽくなる。
・Photoshop&Illustratorで作ったパレットを読み込める。(Elements6.0でもできた)
・ テーマ別に色々なパレット装備してある。
・ 画像から色を取り出してパレット作れるので簡単に色コピーできる。

【Corel PHOTO-PAINT X5 箇条書きメモ】
・同色のオブジェクトを選択するには「マスク」→「カラーマスクで選択」
・保存時にカラープロファイルを埋め込むかどうかの選択可能。

【CorelDRAW X5 解決したい問題】
・「輪郭をオブジェクトに変換」した際、綺麗に変換出来ない事がある。

2012年4月17日
◆「Inkscape」で作成したデータが使えるか互換性の実験。
CorelDRAWX5線画イラスト1(Inkscape)
↑実験対象(手描き線画を「ビットマップでトレース」して、「黒」で塗りつぶし、「茶」で輪郭をつけたもの)

【Portable Document Format(.pdf)】
【PostScript(.ps)】
【Encapsulated PostScript(.eps)】
CorelDRAWX5線画イラスト3(pdf)
↑一応使えるけど「線(輪郭)」と「面(塗りつぶし)」がバラバラに分解されてしまいました…(´・ω・`)。

【Enhanced Metafile(.emf)】
【JessyInk PDF または PNG の ZIP 出力(.zip)】
※PDFの場合。圧縮される。文字化けする。
CorelDRAWX5線画イラスト4(emf)
↑同じ状態で使えるっぽいです。(色変えてみました)

【Cairo PNG(.png)】
↑PNG画像として使えるだけ。

【PovRay(.pov)パスとシェイプのみ】
【JavaFX(.fx)】
【OpenDocument 図面(.odg)】
【LaTeX PSTricks マクロ(.tex)】
【デスクトップカッティングプロッタ(R13)(.dxf)】
【GIMP パレット(.gpl)】
【HP Graphics Language ファイル(.hpgl)】
【HP Graphics Language プロットファイル [AutoCAD](.plt)】
【sk1 ベクターグラフィックファイル(.sk1)】
【Microsoft XAML(.xaml)】
【Windows メタファイル(.wmf)】
↑無視(゜ペ)。

【Inkscape SVG(.svg)】
【プレーン SVG(.svg)】
【Inkscape SVG 圧縮(.svgz)】
【プレーン SVG 圧縮(.svgz)】
【最適化 SVG(.svg)】
【Inkscape SVG メディア付圧縮(.zip)】
CorelDRAWX5線画イラスト2(svg)
↑オブジェクトが破損してしまった…orz。

使い方不明なファイルは無視しておきました(;^ω^)。
次はちゃんと完成してる絵で実験してみます。
1色ラスター画像をベクター化する場合はInkscapeで変換してこっちに取り込む方が楽な気がする…今の所は。

【Inkscape保存可能形式メモ(上から順番に)】
Inkscape SVG(.svg)
プレーン SVG(.svg)
Inkscape SVG 圧縮(.svgz)
プレーン SVG 圧縮(.svgz)
Portable Document Format(.pdf)
Cairo PNG(.png)
PostScript(.ps)
Encapsulated PostScript(.eps)
Enhanced Metafile(.emf)
PovRay(.pov)パスとシェイプのみ
JavaFX(.fx)
OpenDocument 図面(.odg)
LaTeX PSTricks マクロ(.tex)
デスクトップカッティングプロッタ(R13)(.dxf)
GIMP パレット(.gpl)
HP Graphics Language ファイル(.hpgl)
JessyInk PDF または PNG の ZIP 出力(.zip)
HP Graphics Language プロットファイル [AutoCAD](.plt)
最適化 SVG(.svg)
sk1 ベクターグラフィックファイル(.sk1)
Microsoft XAML(.xaml)
Inkscape SVG メディア付圧縮(.zip)
Windows メタファイル(.wmf)
